Atmos splyňovacie kotly na drevo

Konštrukcia

Kotol je tvorený dvoma nad sebou položenými komorami, kde vrchná časť slúži ako zásobník paliva, spodná ako spaľovacia komora a popoľník. Medzi nimi je umiestnená splyňovacia tryska, ktorá umožnuje dokonalé splyňovanie a vyhorenie paliva.

Výhody

odťahový spalinový ventilátor spôsobuje, že pri nakladaní do kotla neunikajú spaliny do priestoru
veľký zásobník paliva - prikladáme 2 - 3x denne
kotol je bez trúbkovnice, čo zaručuje, že kotol má stály výkon a čistenie je bezproblémové
primárny i sekundárny vzduch je predhrievaný na vysokú teplotu, čím sa dosahuje vysoká účinnosť kotla
nakladanie do kotla je vďaka odťahovému vetilátoru bezproblémové
malé rozmery a nízka hmotnosť
vysoká kvalita
atraktívna cena
prítažlivé ceny náhradných dielov
jednoduchá obsluha a vynikajúce parametre

O dreve

Doporučujeme spaľovať drevo čo najsuchšie. Maximálny výkon a dlhú životnosť kotla zaistíte ak budete spaľovať drevo minimálne 2 roky odležané. Úžitkový energetický objem v dreve klesá veľmi výrazne s obsahom vody v dreve. Pri dodržaní zásad o prevádzke kotla a použití predpísaného paliva stačí prikladať 2–3 krát denne, pričom odstraňovať popol je potrebné po 3 až 5 dňoch.

Životné prostredie

Obrátené spaľovanie, predhriaty spaľovací vzduch a keramický spaľovací priestor umožňujú prakticky dokonalé spaľovanie s minimom škodlivých exhalátov. Kotly spĺňajú limity pre udelenie známky ekologicky šetrný výrobok smernice MŽP ČR. Kotly sú podľa ČSN EN 303-5 zaradené do triedy 3.

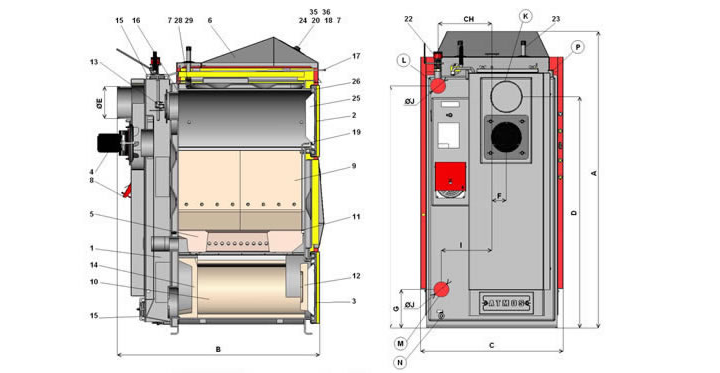

Legenda k nákresu kotlov

Teleso kotla
Dvierka plniace
Dvierka popolníkové
Ventilátor odťahový(S)
Žiaruvzdorná tvarovka - tryska
Ovládací panel
Bezpečnostný termostat
Regulačná záklopka
Žiaruvzdorná tvarovka - pri type GS - bok ohniska
Žiaruvzdorná tvarovka - pri type GS- guľový priestor L+P
Tesnenie - trysky
Žiaruvzdorná tvarovka - polmesiac
Rozkurovacia záklopka

Žiaruvzdorná tvarovka - pri type GS - zadné čelo guľ. priestoru
Veko čistiace
Clona
Tiahlo rozkurovacej záklopky
Teplomer
Clona ohniska
Vypínač
Regulátor výkonu - Honeywell FR124
Chladiacia špirála
Termostat ventilátora
Výplň dvierok - Sibral
Tesnenie dvierok - šňúra 18x18
Spalinový termostat

Technické údaje

Rozmery	DC 15E	DC 18S	DC 22S	DC 25S	DC 32S	DC 20GS	DC 25GS	DC 32GS	DC 40GS	DC 40SX	DC 50S	DC 70S	DC 75SE
A	1120	1120	1120	1120	1200	1200	1200	1200	1350	1200	1200	1320	1420
B	690	770	970	970	970	770	970	970	970	970	1170	1170	1470
C	590	590	590	590	670	670	670	670	670	670	670	670	770
D	690	872	872	872	946	946	946	946	1092	946	946	1050	1153
E	152	152	152	152	152	152	152	152	152	152	152	160	180
F	65	65	65	65	75	75	75	75	75	75	75	90	70
G	200	200	200	200	180	180	180	180	180	180	180	325	180
H	930	930	930	930	1000	1000	1000	1000	1137	1000	1000	1230	1100
CH	220	220	220	220	255	255	255	255	255	255	255	-	305
I	190	190	190	190	240	240	240	240	240	240	240	240	290
J	6/4"	6/4"	6/4"	6/4"	6/4"	6/4"	6/4"	6/4"	2"	6/4"	2"	2"	2"

	DC 15E	DC 18S	DC 22S	DC 25S	DC 32S	DC 20GS	DC 25GS	DC 32GS	DC 40GS	DC 40SX	DC 50S	DC 80, DC 70S	DC 75SE
Rozsah výkonu (kW)	14,9	14-20	15-22	17-25	25-35	14-20	17-25	22-32	28-40	28-40	35-48	49-70	50-75
Predp. ťah komína (Pa)	18	20	23	23	25	20	23	25	25	25	25	30	30
Hmotnosť kotla (kg)	285	273	303	306	345	350	408	415	453	353	407	487	700
Objem vody (l)	45	45	58	58	80	64	80	80	90	80	89	93	190
Obsah násypky (dm³)	65	66	100	100	140	87	130	130	170	140	180	180	345
Max. dĺžka dreva (mm)	330	330	530	530	530	330	530	530	530	530	730	730	1000
Spotr. na vykur. sez. (plnometer)	15	18	22	25	32	17	25	32	40	40	50	70	64
Predpísané palivo	Suché drevo s výhrevnosťou 15 - 18 MJ/kg, priemer 70 - 150 mm, 12 - 20% vlhkosti
Minimálna teplota vratnej vody	65 °C
Účinnosť v celom rozsahu výkonu	81 - 87 %
Trieda kotla	3

Doporučené zapojenie kotlov Atmos

Pozor!

Typ kotla DC 15E nie je vybavený ventilátorom. Typ DC 70S a DC 100 je vybavený jedine tlakovým ventilátorom.

Cenník

Stiahnite si náš cenník (115 kB)
